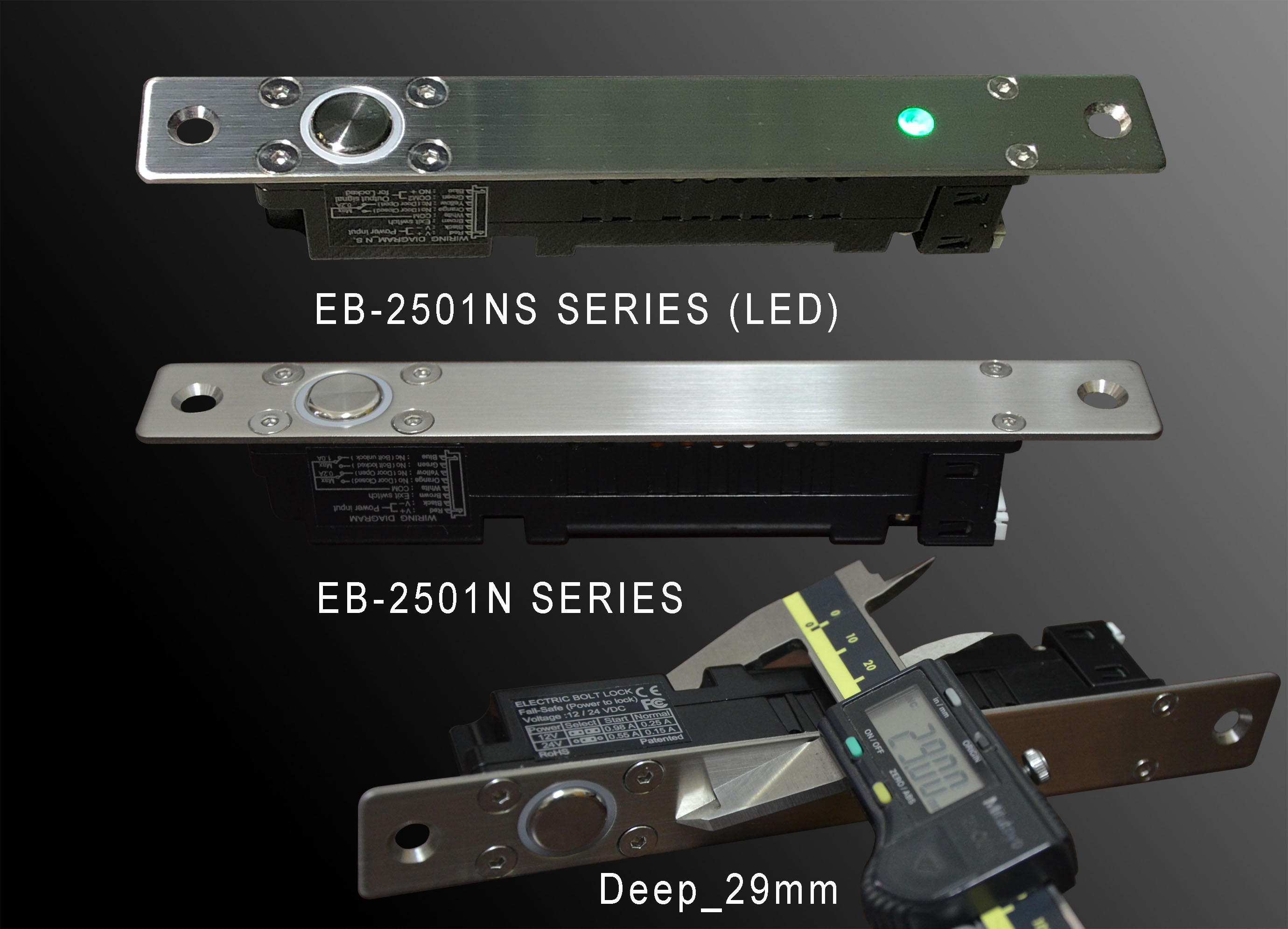

  EB-2501N SERIES 迷你型陽極鎖
控制模式:
斷電開型_解除訊號控制
安裝方式:
埋入式

使用電源:

12VDC or 24VDC

功率能耗:
12VDC - 啟動/0.98A;常態/0.24A
24VDC - 啟動/0.55A;常態/0.15A
延遲功能:
0、3、6、9秒(輕觸開關)
訊號輸出:
門位狀態訊號
適用門型:
金屬、實木等單或雙向開啟式門型
外觀尺寸:
主鎖體-200Lx25.4Wx29H mm
舌孔板-102.5Lx25.4Wx2T mm
鎖 舌-15.8 mm;伸長量-14 mm
安規:
FCC、CE、RoHS
輔助支架:
EB-2501HB(外掛盒)、EB-2501GJ(玻璃夾)


一、產品特性
    主鎖體:
        ◎適合金屬管30x30之防盜門框安裝使用
        ◎專利型全金屬合金強化機殼不銹鋼面板
        ◎不銹鋼髮線護膜面板200Lx25.4Wx2T
        ◎有效拉力1005kgf[鎖舌-5/8”(15.8mm)]
        ◎安裝深度-27mm(含面板29mm)
    內置式電路控制模組:
        ◎解除訊號與延遲功能(0,3,6,9秒)
        ◎可指定電壓12或24VDC與
        ◎電源逆向保護&抗突波與電磁干擾(不必外接二極體)
        ◎可指定外接指示燈、門狀態訊號
二、電氣參數

電壓輸入(Power input)
12VDC
24VDC
建議使用穩壓直流電源
啟動電流(Start)
0.98A
0.55A
正確值會隨電壓及溫升轉變
常態電流(Hold)
0.24A
0.15A
正確值會隨電壓及溫升轉變
鎖體表面溫度(Face heat)
< 40
室溫25℃
門狀態訊號輸出(DSS)
Max.3W; Max.30VDC;Max.0.2A
提供磁簧接點COM,NO (NC 依採購要求)
